早期抑制快速響應噴頭的安裝要求

早期抑制快速響應噴頭的安裝要求：

1、噴頭安裝必須在系統試壓、沖洗合格后進行。

2、噴頭安裝時，不應對噴頭進行拆裝、改動，并嚴禁給噴頭、隱蔽式噴頭的裝飾蓋板附加任何裝飾性涂層。

3、噴頭安裝應使用專用扳手，嚴禁利用噴頭的框架施擰;噴頭的框架、濺水盤產生變形或釋放原件損傷時，應采用規格、型號相同的噴頭更換。

4、安裝在易受機械損傷處的噴頭，應加設噴頭防護罩。

5、噴頭安裝時，濺水盤與吊頂、門、窗、洞口或障礙物的距離應符合設計要求。

6、安裝前檢查噴頭的型號、規格、使用場所應符合設計要求。系統采用隱蔽式噴頭時，配水支管的標高和吊頂的開口尺寸應準確控制。

7、當噴頭的公稱直徑小于10mm時，應在配水干管或配水管上安裝過濾器。

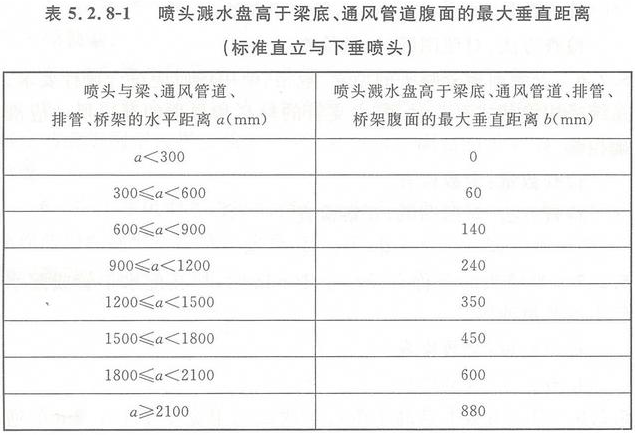

8、當噴頭濺水盤高于附近梁底或高于寬度小于1.2m的通風管道、排管、橋架腹面時，噴頭濺水盤高于梁底、通風管道、排管、橋架腹面的-大垂直距離應符合表5.2.8-1～表5.2.8-9的規定(見圖5.2.8)。

9、當梁、通風管道、排管、橋架寬度大于1.2m時，增設的噴頭應安裝在其腹面以下部位。

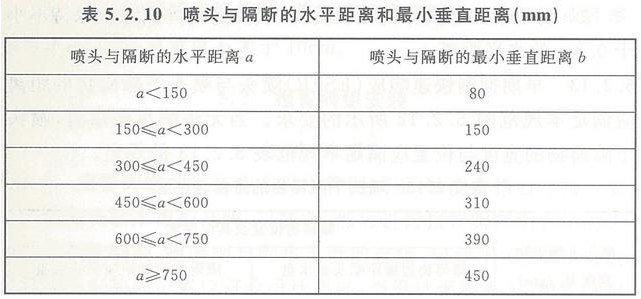

10、當噴頭安裝在不到頂的隔斷附近時，噴頭與隔斷的水平距離和-小垂直距離應符合表5.2.10的規定(見圖5.2.10)。

11、下垂式早期抑制快速響應(ESFR)噴頭濺水盤與頂板的距離應為150mm～360mm。直立式早期抑制快速響應(ESFR)噴頭濺水盤與頂板的距離應為100mm～150mm。

5.2.12頂板處的障礙物與任何噴頭的相對位置，應使噴頭到障礙物底部的垂直距離(H)以及到障礙物邊緣的水平距離(L)滿足圖5.2.12所示的要求。當無法滿足要求時，應滿足下列要求之一。

1)當頂板處實體障礙物寬度不大于0.6m時，應在障礙物的兩側都安裝噴頭，且兩側噴頭到該障礙物的水平距離不應大于所要求噴頭間距的一半。

2)對頂板處非實體的建筑構件，噴頭與構件側緣應保持不小于0.3m的水平距離。

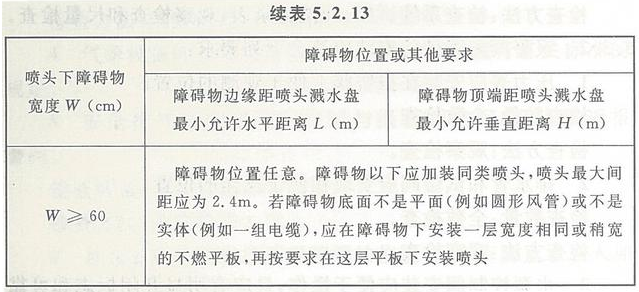

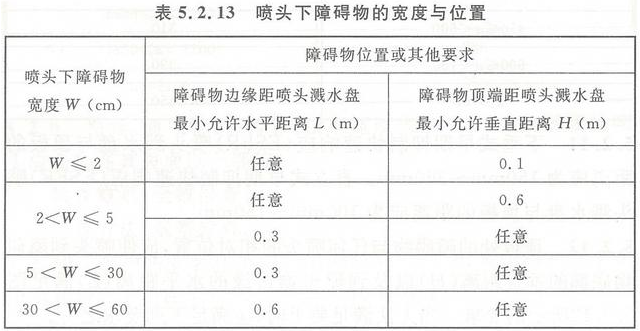

5.2.13早期抑制快速響應(ESFR)噴頭與噴頭下障礙物的距離應滿足本規范圖5.2.12所示的要求。當無法滿足要求時，噴頭下障礙物的寬度與位置應滿足本規范表5.2.13的規定。

12、直立式早期抑制快速響應(ESFR)噴頭下的障礙物，滿足下列任一要求時，可以忽略不計。

1)腹部通透的屋面托架或桁架，其下弦寬度或直徑不大于10cm。

2)其他單獨的建筑構件，其寬度或直徑不大于10cm。

3)單獨的管道或線槽等，其寬度或直徑不大于10cm,或者多根管道或線槽，總寬度不大于10cm。
