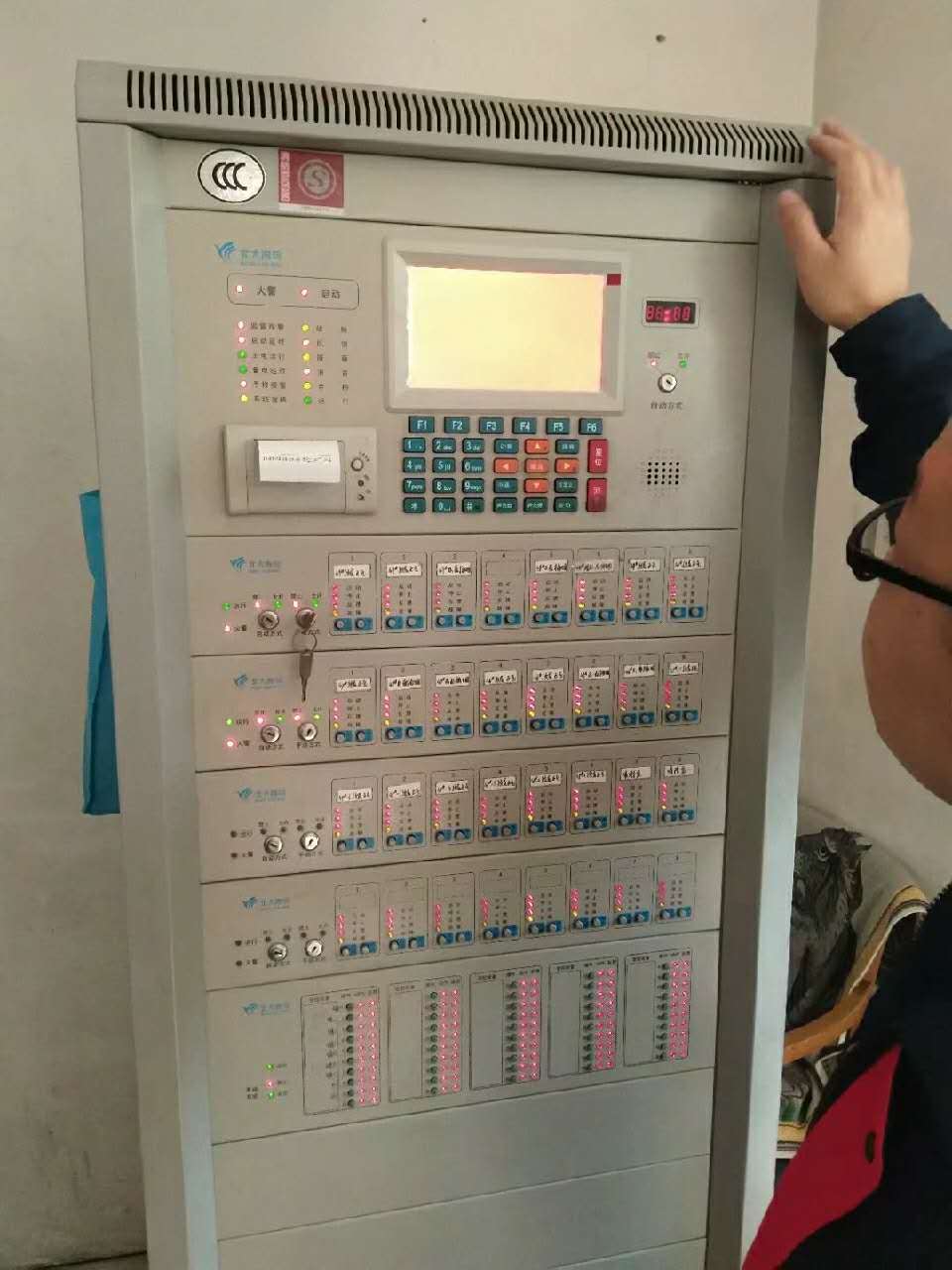

JB-QB-GSTN1500消防主機設備檢測

消防主機以及消防設備如何消防檢測？
一、JB-QB-GSTN1500火災報警控制器（聯動型）產品概述：
JB-QB-GSTN1500火災報警控制器(聯動型)符合新國標的新一代大點數壁掛控制器，滿足即將頒布的GB50116-2013火災自動報警系統設計規范要求，外觀和功能較原有海灣GST500壁掛控制器有大幅提升。
JB-QB-GSTN1500火災報警控制器（聯動型）采用壁掛式箱體，單臺容量可達6個回路總計1452個總線制報警聯動點，充分滿足大型單體建筑中的區域消防報警系統的設計要求。
主要特點如下：

(1)單機容量大、可靠性高。本控制器采用壁掛式箱體，單臺容量可達6個回路總計1452個總線制報警聯動點，充分滿足大型單體建筑中的區域消防報警系統的設計要求。每條回路分別配備一個模塊電源對總線設備供電，不同總線間真正實現了電氣隔離，一條總線的短路、接地故障不影響其它總線的正常工作，完全摒除了不同總線間的電氣干擾。不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成時注冊到的設備全部受到監控。
(2)圖形化彩色顯示界面。本控制器采用圖形化彩色顯示界面，不同信息采用不同窗口顯示，窗口顏色不同，界面清晰易懂、方便直觀，通過簡單的操作（通過鍵盤的數字鍵或方向鍵操作）就可實現系統提供的多種功能。
(3)靈活的模塊化結構和多種功能配置選擇。本控制器主控部分由接口統一的各類功能模塊組成，配置極為靈活方便，通過調整接入的回路板數實現總線設備從1點到1452點間的任意配置，若接入通訊板、CRT板和火警輸出板，系統還可以提供與火災顯示盤、CRT和火警傳輸設備連接所需的標準接口。
(4)配備智能手動消防啟動盤。本控制器配接智能手動消防啟動盤，智能手動消防啟動盤上的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的啟/停控制，徹底解決了報警聯動一體化系統的工程布線、設備配置及安裝調試存在的固有問題。
(5)配備直接控制盤。本控制器配備直接控制盤，可對消防泵、排煙機、送風機等重要設備進行直接控制。本控制盤具有輸出線斷路、短路和接反故障檢測以及指示燈檢測功能，這些檢測功能可-大限度的保障控制盤本身及其與重要設備之間連接的可靠性。
(6)模塊式開關電源。模塊式開關電源可在寬電電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護延長了電池的使用壽命。
二、JB-QB-GSTN1500火災報警控制器(聯動型)主要技術指標
(1)液晶屏規格：800×480點，7.0英寸彩色液晶屏。
(2)控制器容量：

a.-大6個總線制回路，每回路242個編碼地址點。
b.標配手動盤2塊，64路，可根據工程實際配置為-多8塊，256路。
c.標配直控盤6路，可根據工程需求配置為20路。　　(3)線制
線制    連接線     距離    數量
24V 無極性兩總線    ≥1.0 mm2 雙絞線    <1.5km    242 只探測器或模塊
RS-232 總線    三芯屏蔽線    <15m    1 臺CRT
直控盤輸出線（二線制）    1.0mm2≤導線截面≤2.0mm2 BV 線    <1.0km
(4)使用環境：溫度：0℃～＋40℃　　相對濕度≤95％，不結露
(5)電源：主電:交流220V(2A)電壓變化范圍＋10%～－15%　　控制器備電：直流24V/16Ah密封鉛酸電池，2節
(6)監控功耗=基本功耗35W（空載）+單塊回路板監控功耗6W（484個總線設備）*回路板數
(7)報警功耗=基本功耗35W（空載）+單塊回路板報警功耗7W（484個總線設備）*回路板數+10W（24V對外輸出）
(8)外形尺寸：（長×寬×高）：500mm×170mm×700mm
三、JB-QB-GSTN1500火災報警控制器(聯動型)結構特征、安裝與布線
JB-QB-GSTN1500火災報警控制器(聯動型)的外形如圖1所示：
JB-QB-GSTN1500火災報警控制器(聯動型)的外形
控制器外接線端子示意圖如圖2所示：
控制器外接線端子示意圖　
端子說明：
L、N、PE：交流220V接線端子及機箱保護接地線端子；
Zn_1、Zn_2（n=1~6）：探測器總線（無極性）；
An、Bn（n=1~5）：火警傳輸設備、火災顯示盤、控制器聯網設備的通訊總線；
火警傳輸A、B：連接火警傳輸設備通訊總線端子（選配）；
火災顯示盤A、B：連接火災顯示盤的通訊總線端子；
CAN聯網H、L：連接其它各類控制器的通訊總線端子（選配）；
24V+、24V-：24V/0.5A輔助電源輸出端子；　　
FO1、FO2：火警輸出端子，觸點輸出（可設置為常開或常閉），觸點-大容量2A/30VDC或1A/125VAC；
S+、S-：警鈴輸出端子，24V/0.2A有源輸出；
Cn+、Cn-（n=1~19）：直控輸出端子。
布線要求：接線宜采用BV銅芯導線，1.0mm²≤導線截面積≤2.0mm²。
消防主機的自檢，可以把整個消防控制回路的各個點位都檢測遍。復位則是把所有的功能全部恢復到初始
